氣動扳道器產品介紹：

主要是在礦山及鐵路中道岔換道的作用。氣動扳道器的費用相對來說價格合理，而且省力。

氣動扳道器產品參數：

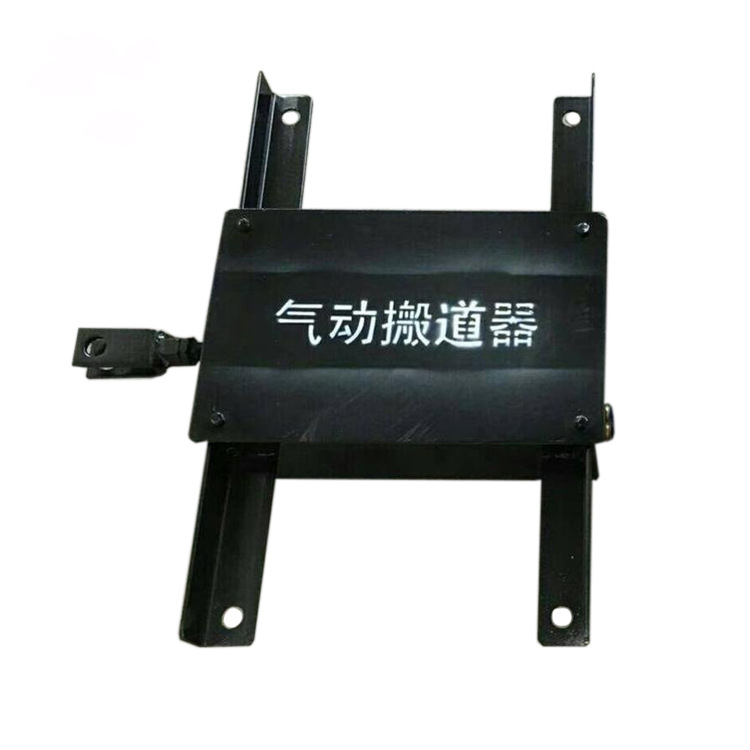

本產品為礦用氣動（道岔）扳道器，外形尺寸長600mm,寬550mm，高140mm；

22Kg/m;24Kg/m;30Kg/m道岔上用，軌距600mm/900mm均可，氣泵為Ф80x150。

氣動扳道器安裝方法：

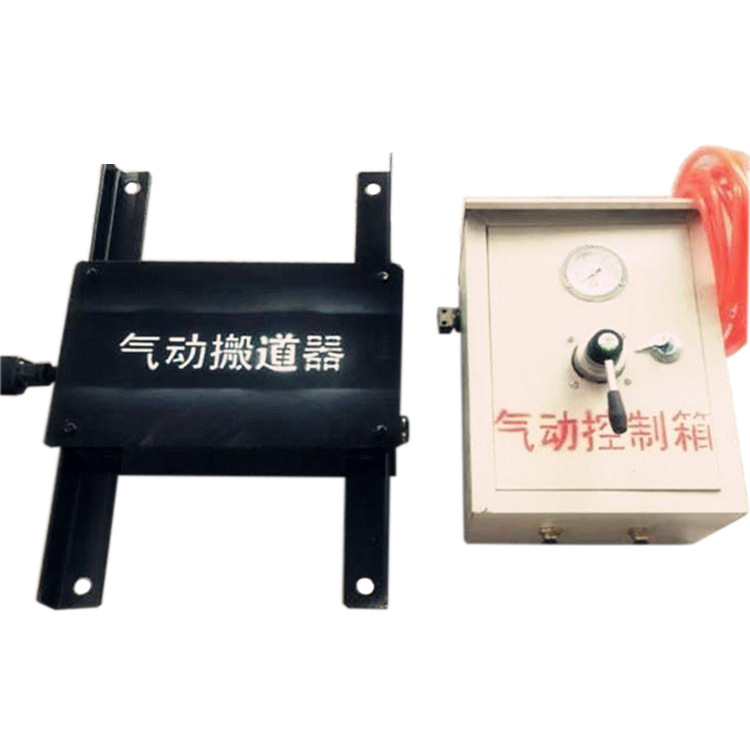

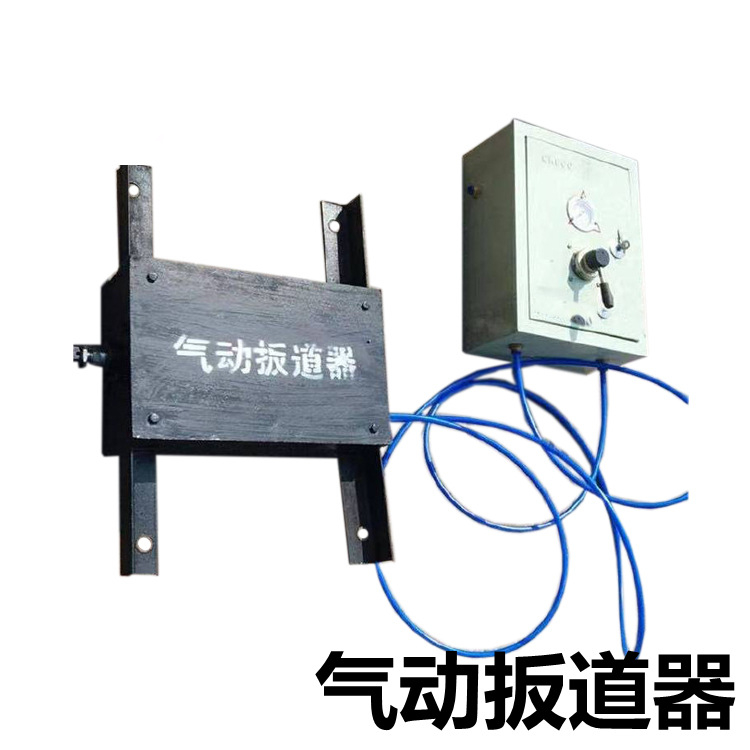

安裝時將氣動扳道裝置與道岔尖軌處連桿連接，找準合適位置，將氣動扳道裝置固定在軌枕上要牢固可靠。再將白色操作箱固定到合適位置（操作箱內裝有調壓閥和轉換閥），然后將藍色高壓氣袋與氣源接通，另一頭接入操作箱的進氣孔內試試壓力，調壓閥使用時先將黑色旋轉帽拉出約2-3mm，順時針方向旋轉增壓至0.4-0.6mPa，然后再將旋轉帽按回去即可。再將另兩根氣袋接入轉換閥內，另一頭接入氣動（道岔）扳道器的氣缸內（一根接進氣，一根接回氣），轉換閥手柄分左中右三個位置，當手柄處于左邊或右邊時，氣動扳道裝置為打開或閉合狀態，當手柄處于中間位置時處于鎖死狀態。

氣動扳道器基本參數:

適用范圍：礦車道岔處改變礦車行駛方向

緩沖行程：32mm

氣動種類：活塞式

氣缸接管口徑：G3/8

活塞桿直徑：25mm

外形尺寸：600*800*500mm

缸徑：80mm

重量：48kg
